ドアのレバーハンドルを修理・交換方法！ドライバー１本で直せます。

修理できる故障の症状は大きく分けて２つあります。

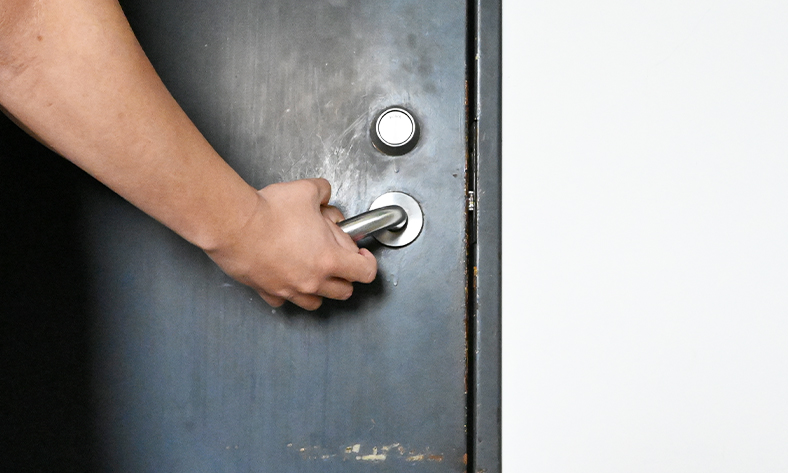

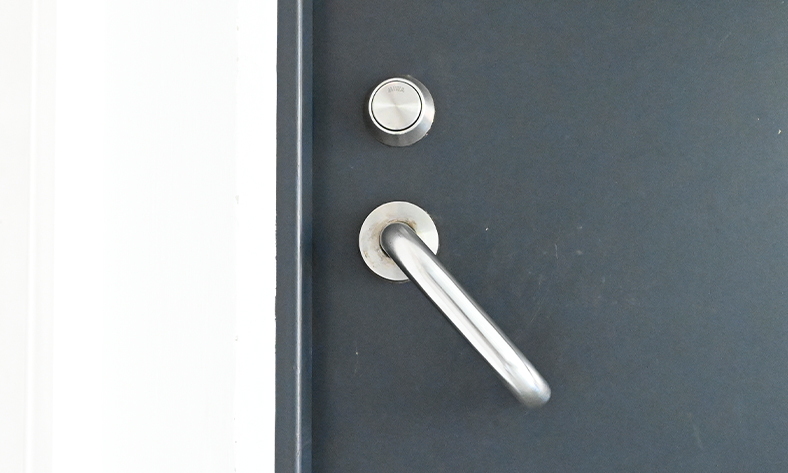

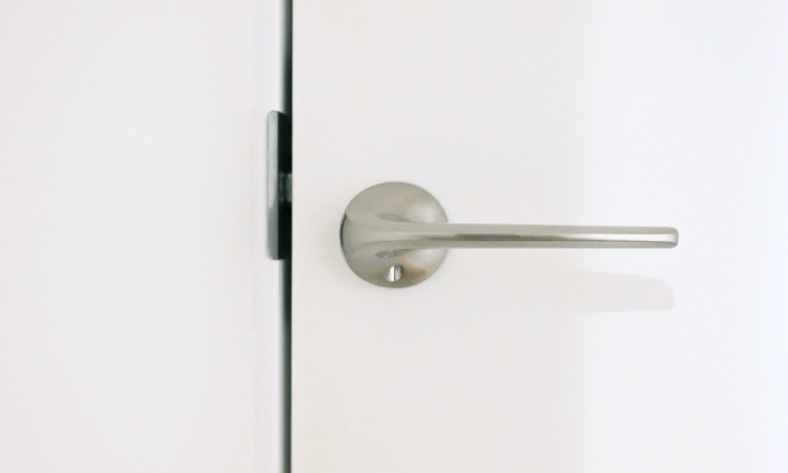

レバーハンドルの緩みや下がりは最も多い症状です。中のネジが緩むと取っ手の部分も緩んできたり、取っ手の部分が下がってきたりします。

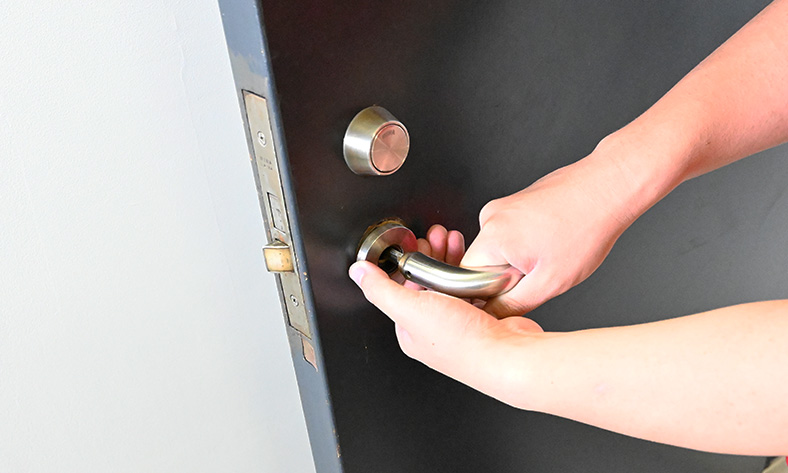

取っ手を押し下げる動きや、戻ろうとする動きがスムーズでない症状です。中の潤滑油の消耗やゴミの侵入で起こります。

レバーハンドルの故障は修理ではなく、交換対応の方が一般的です。

ちなみに、扉の寿命が20年程度と言われています。そのため扉自体よりも早くレバーハンドルの寿命を迎えてしまいます。

レバーハンドルを押し下げることはできるものの、元の位置に戻らない症状です。パーツ交換が必要になります。

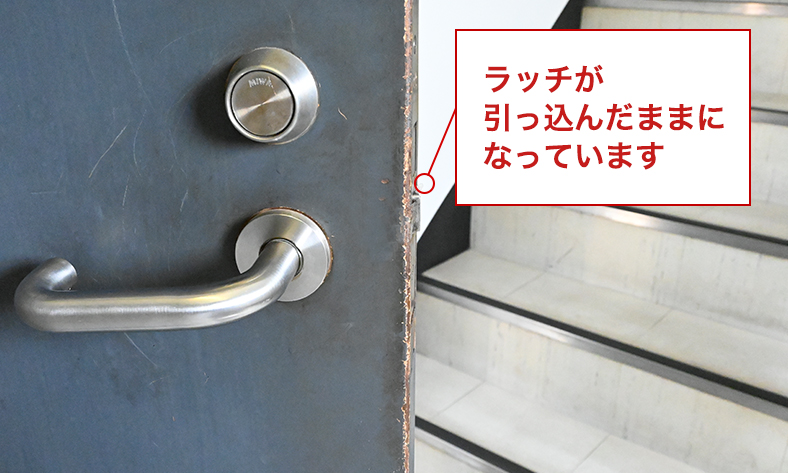

ラッチ部分の故障が原因です。ラッチの交換が必要になります。閉じ込めの危険性があるので、早急に交換する必要があります。

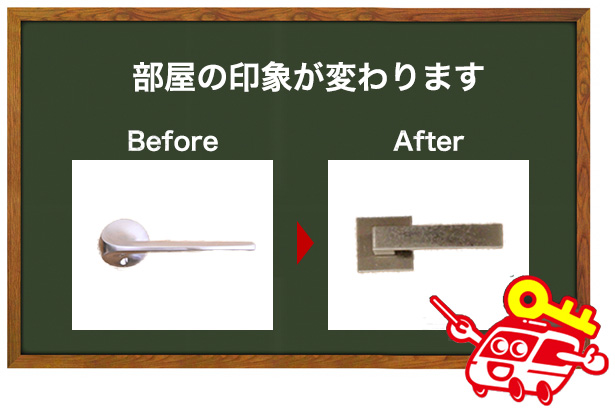

レバーハンドルの寿命に合わせてデザイン変更するのもありです。生産から何年もたっているとメーカーも廃盤にしていることも多いです。

各レバーハンドルメーカーの特徴

カワジュン→写真のレバーハンドルのメーカーもカワジュンです。レバーハンドル業界では有名なメーカーです。製品は比較的シンプルなデザインが多いです。

長沢製作所→大きな台座のレバーハンドルが特徴的です。その他にも閉じ込め防止機能のついたレバーハンドルや、わんにゃんレバーハンドルなど独創的な製品が多いです。

ユニオン→商品のラインナップが本当に豊富です。デザイナーズハウスに使われていそうなシックなデザインが特徴的です。全体的に高級感があります。

ここからは修理対応できる２つの症状を①緩みと②動きが悪いに分けて解説します。

緩み・ハンドル下がりはネジの緩みによる位置ずれが原因です。

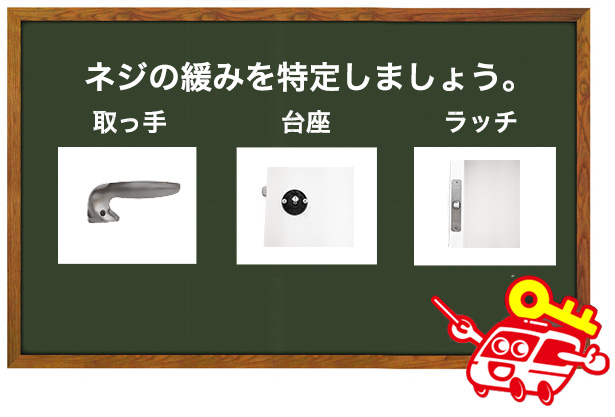

①―１緩んでいるネジを特定する

レバーハンドルは複数のパーツから構成されてるので、どのパーツのネジが緩んでいるかを見つける必要があります。例えば、取っ手自体が緩んでいるように見えても、中の台座と呼ばれる部分のネジが緩んでいる場合もあります。

一つずつチェックしていき、緩んでいるネジを見つけます。

①―2実際に分解していく

STEP1 取っ手部分

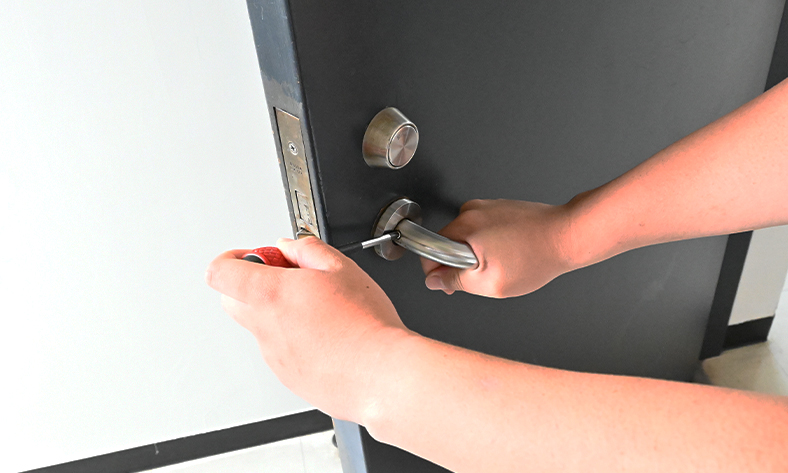

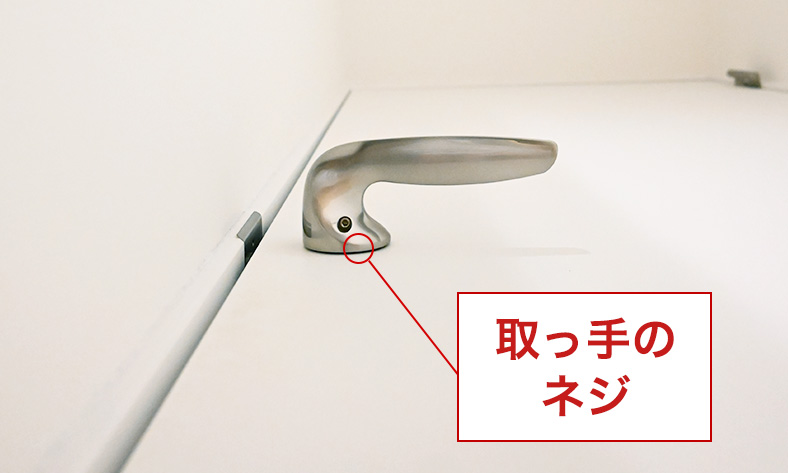

上から順番に外していきます。まずはレバーハンドルの取っ手部分です。ネジは写真の位置にあります。この時点で緩んでいたら水平に保って締め直してみます。これで症状が直れば作業完了です。ネジの緩みがこの部分でない場合は次のステップに行きます。

STEP2 台座を外す

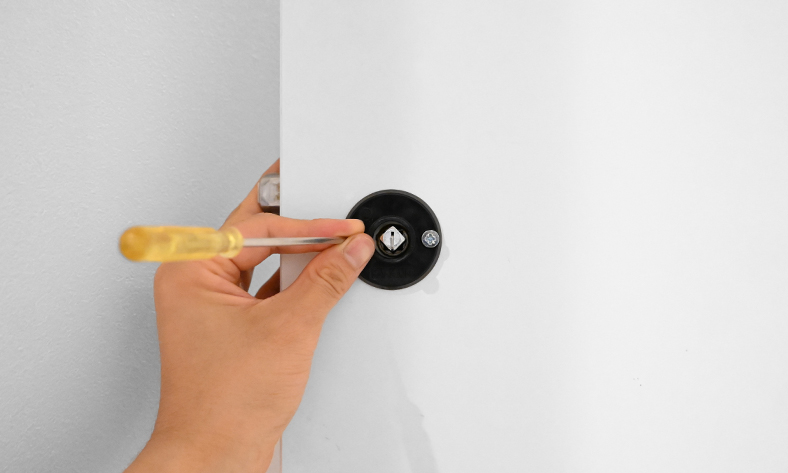

カバー(丸座)を外し、台座をはずします。緩みの大半はこの台座部分です。ネジは写真の位置にあります。



STEP3 ラッチケースをチェック

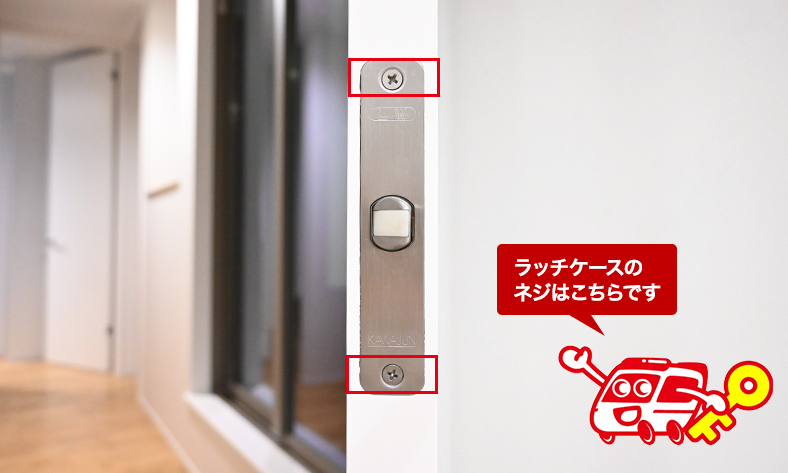

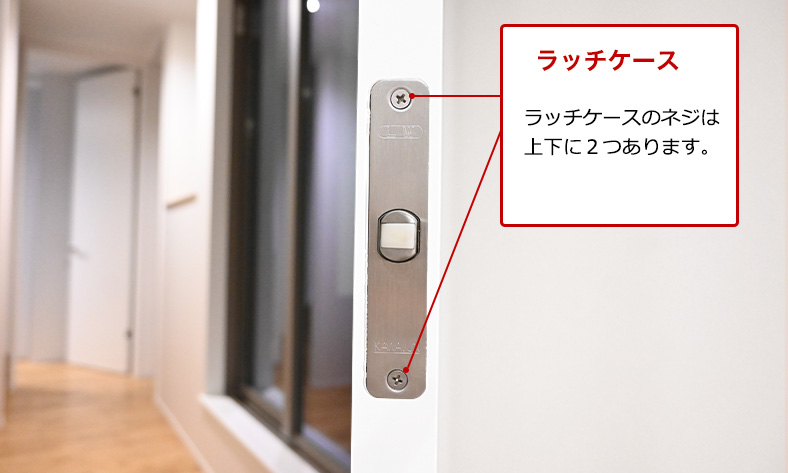

STEP1, STEP2でネジの緩みが見つからなかった場合、最後にラッチケースをチェックしします。ネジは写真の位置にあります。レバーハンドルはこれらのパーツで構成されており、この過程で緩みを見つけることが出来ます。

①―3 緩んでいるネジを締める

緩んでいるネジを見つけたら、その都度閉めなおしていきます。ネジの閉め方には少しコツがあります。

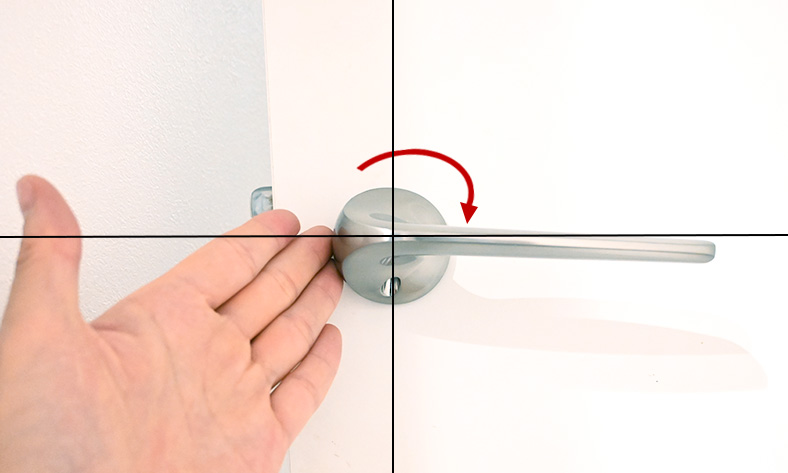

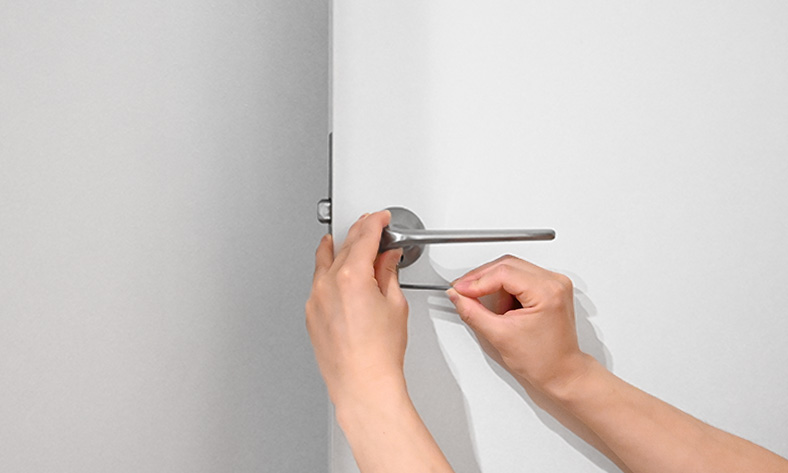

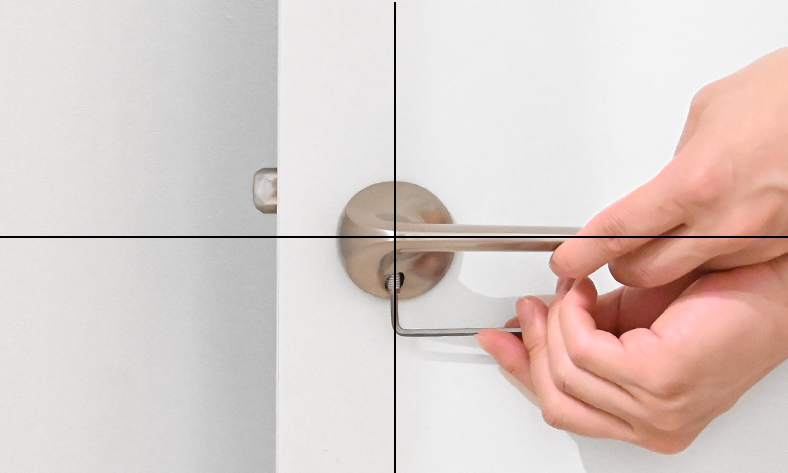

1.レバーハンドルのネジを締める場合・・・写真のように水平に持ち上げながらネジを締める必要があります。

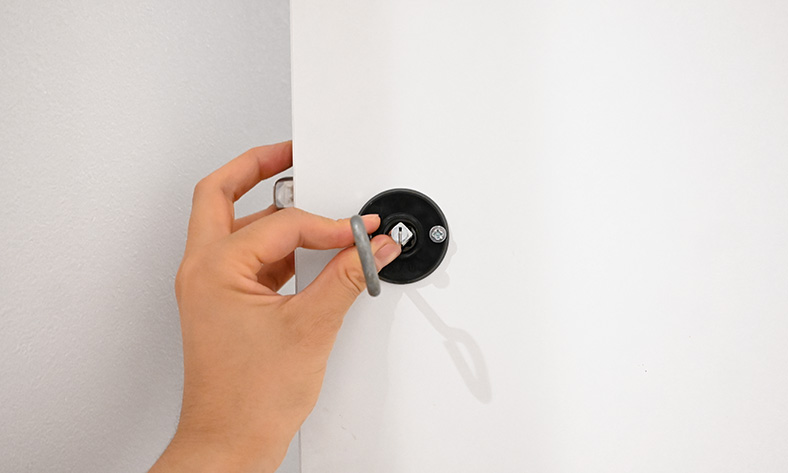

2.台座のネジを締める場合・・・パチッというまでネジを締めます。

3.ラッチケースのネジを締める場合・・・木製ドアの場合、ネジ穴が広がりやすいです。注意しながら作業します。。レバーハンドルはこれらのパーツで構成されており、この過程で緩みを見つけることが出来ます。

①―4元に戻す

外した時と逆の手順で組み立てていきます。ラッチケース、台座、レバーハンドルの手順で戻していきます。

パーツ故障していない場合は修理で対応できます。

②―１原因はラッチケースの中

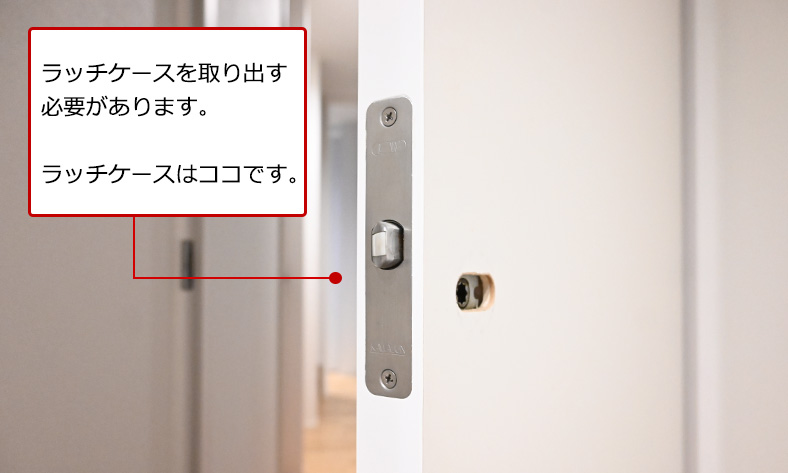

動きが悪くなる原因はラッチケースの中です。ラッチケースを取り出す必要があるので、取っ手から順に外していきます。

②―2ラッチケースを取り出す

まずは取っ手から外します。

次に台座を外します。

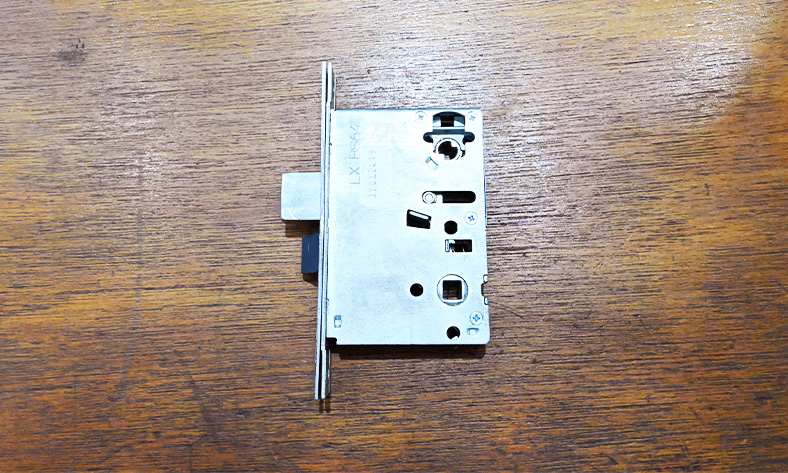

最後にラッチケースを取り出します。

②―3清掃給油

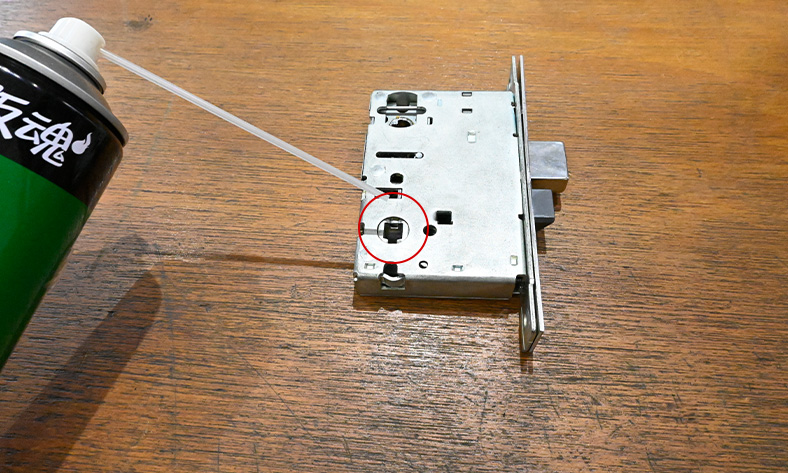

ラッチケースの中にバネが入っています。動きが悪くなる原因はここです。まずはパーツクリーナーを使って汚れを取っていきます。次に潤滑剤を吹きかけて、作業完了です。

②―4元に戻す

動きがスムーズになったのを確認できたら、元に戻します。ラッチケース、台座、レバーハンドルの手順で戻していきます。

新しいパーツを購入する前に自分レバーハンドルをドアから外せるか試してみましょう。

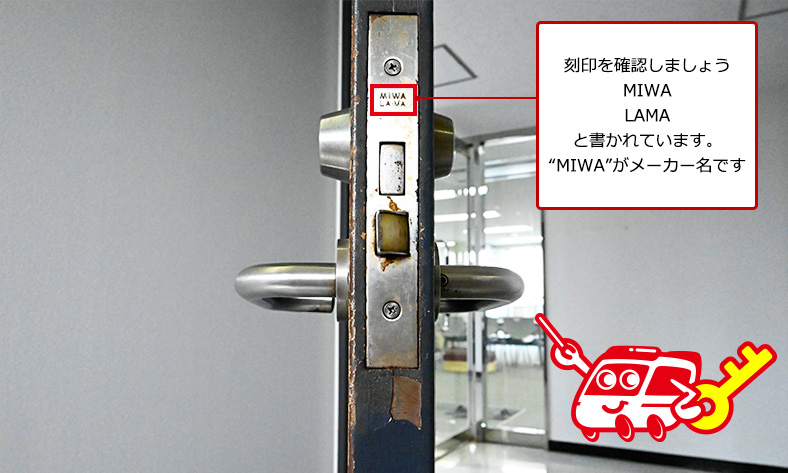

新しいレバーハンドルを見つけるためには、今使っているドアレバーハンドルの寸法とメーカーを調べます。取り外したレバーハンドルの大きさ、ネジの直径などをメモしていきましょう。メーカー名は大抵、レバーハンドル本体に記載があるので、すぐに分かります。

次にメーカーのホームページを閲覧します。ホームページには大体写真が載っていますので、まずは見た目で検討をつけて、サイズ、ネジの直径を確認しましょう。

レバーハンドルの写真をクリックすると、各パーツの正確な寸法が記載されていることが多いです。

ホームページから購入すると、1週間程度で自宅に郵送してもらえます。届いたら交換作業です。

交換作業は「レバーハンドルの修理方法―①ー２実際に分解していく」の分解・組み立ての手順で出来ます。

外し方は取っ手部分を外し、台座は外し、ラッチケースを外す。組み立て方はラッチケースをつけて、台座をつけて、取っ手部分をつければ問題ありません。
